Especificaciones

• Enfriamiento OA en aceite dieléctrico mineral.
• 60Hz
• Cuatro derivaciones de 2.5% cada una. Dos arriba y dos abajo de voltaje nominal en alta tensión.
• Diseñado para operar a 2300m.s.n.m. con una sobre elevación de temperatura a 65ºC, sobre una mínima de 30ºC y una máxima de 40ºC (temperatura ambiente).
• Conexión Estrella con neutro fuera del tanque.

Conexión

Devanado primario / Devanado Secundario

DELTA                        ESTRELLA

Capacidad

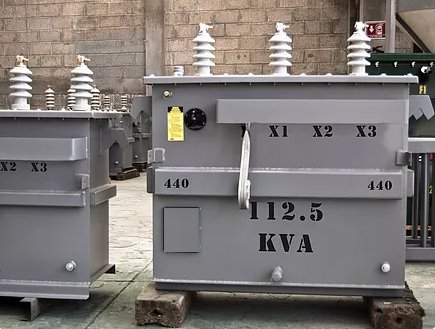

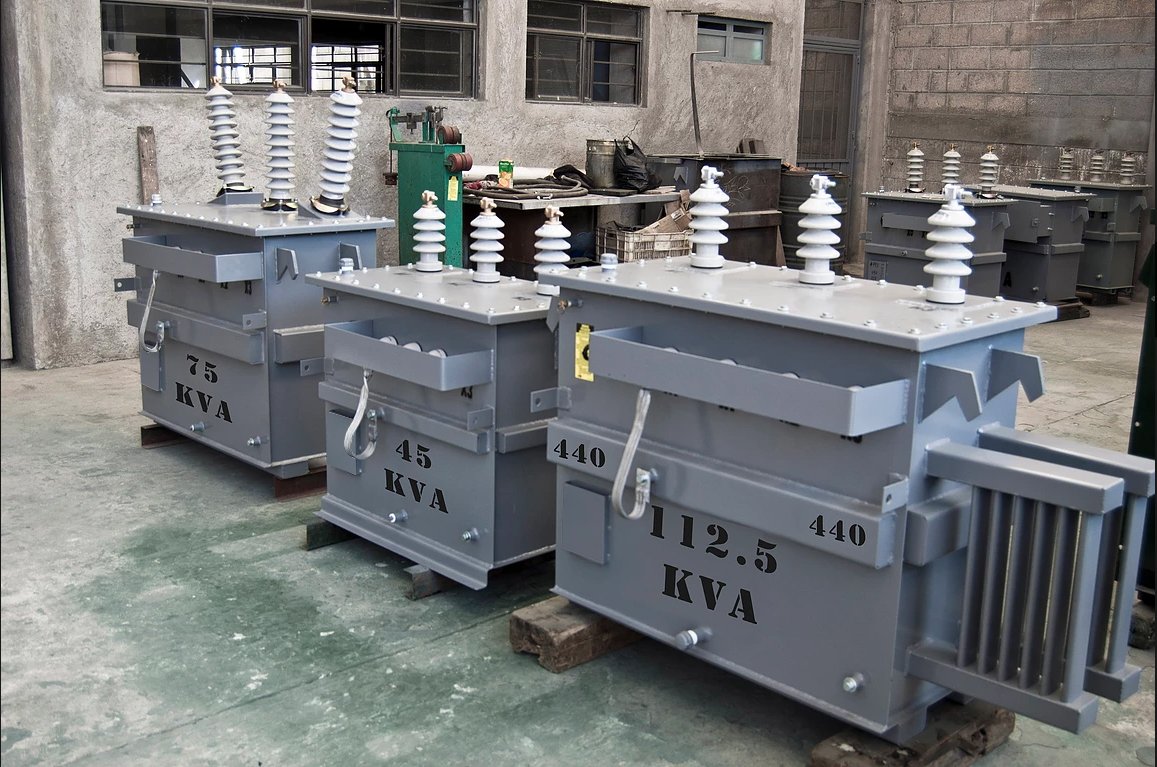

15KVA/ 30KVA / 45KVA / 75KVA /

112.5KVA /150KVA / 225KVA / 300KVA /

500KVA /750KVA / 1000KVA / 1250KVA/1500KVA
